جزئیات محصول:
|
|
محل منبع: | China(mainland) |
---|---|
نام تجاری: | DZ |
گواهی: | CE ISO |
شماره مدل: | LPDC |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | ۱ عدد |
قیمت: | Negotiable |
جزئیات بسته بندی: | چوب |
زمان تحویل: | 30 روز کاری |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 10 مجموعه / در هر ماه |
اطلاعات تکمیلی |
|||
گارانتی: | 1 سال | مفهوم: | جدید |
---|---|---|---|
Dimension(L*W*H):: | 163 ل | دستگاه ریخته گری: | ماشین ریخته گری ماشین قالب گیری Jolt |
حداکثر دمای کوره: | 1250 | دمای آب خنک کننده: | 20 ± 2 |
برجسته: | دستگاه پرس ریخته گری تحت فشار آلومینیوم,دستگاه پرس ریخته گری برنجی |
توضیحات محصول

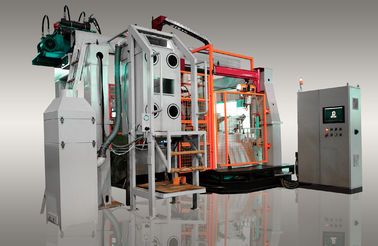

طراحی ماژولار فشرده ماشین LPDC با راندمان بالا با ذوب القایی یکپارچه
1. فشار و سرعت در هنگام ریختن قابل تنظیم است ، بنابراین می توان برای انواع ریخته گری های مختلف (مانند قالب فلزی ، قالب شن و ماسه و غیره) ، ریخته گری انواع آلیاژ و ریخته گری در هر اندازه اعمال کرد.
2. پر کردن قالب تزریق پایین تصویب شده است ، پر کردن قالب فلز مایع پایدار است ، هیچ پدیده پاشش ، نمی تواند از گاز درگیر شده و فرسایش دیواره قالب و هسته جلوگیری کند ، میزان واجد شرایط ریخته گری را بهبود بخشد.
3. ریخته گری تحت فشار ، ریخته گری ساختار جمع و جور ، رئوس مطالب روشن ، سطح صاف ، خواص مکانیکی بالا به ویژه برای ریخته گری دیوارهای نازک بزرگ.
4- استفاده از فلز با از بین بردن سوزن تغذیه می تواند به 98 90 90٪ بهبود یابد.
5. شدت کار کم ، شرایط کار خوب ، تجهیزات ساده ، دستیابی آسان به مکانیزه و اتوماسیون.
6- راندمان ریخته گری بسیار زیاد است. (95 85 85)) زیرا در این قسمت كلر و دونده وجود ندارد ، گیت كوچك است ، بنابراین می توان هزینه مواد و زمان پردازش را بسیار كاهش داد.
7. آسان به شکل جامد جهت ، نقص داخلی کمتر است.
8- درگیری کمتر از گاز و وسایل مصرفی. سرعت فشار قابل تغییر است و مایع با جریان چند لایه پر می شود.
9. از هسته شن استفاده می شود.
10. آسان برای دستیابی به اتوماسیون ، می تواند چند عملکرد تایوان ، عملیات چند فرآیند.
11. تحت تأثیر مهارت اپراتور قرار نمی گیرد.
دوم: پارامترهای فنی | |||
1 | تجهیزات اساسی | یکی از مجریان | دو MANIPULTORS |
1.1 | اعلامیه قبلی |
|
|
| مبلمان صنعتی CHANNEL | 3 شاخص | 3 شاخص |
| ظرفیت | کیلوگرم 1800 | 1800 کیلو گرم |
| قابلیت ذوب | 350 کیلوگرم در ساعت | 520 کیلوگرم در ساعت |
| جمع قدرت | 3 * 35 کیلو وات | 2 * 80 کیلو وات |
| POWER CONSUMTION @ TEMEPRATURE HOLDING 950 | 35KW | 35KW |
| Max.Temp کوره | 1250 | 1250 |
1.2 | دستیار | 1 ، تأسیسات خطی | 2 ، روتاری |
| حداکثر سرعت Manipulator (S) | 20 متر در دقیقه | 35 درجه / ثانیه |
1.3 | AGREGATE هیدرولیک | SERVO MOTOR: 1 * 7.5KW | SERVO MOTOR: 2 * 7.5KW |
| روغن | اتیلن گلیکول |
|
| CYLINDRES | نمودار: 63 * 100 * 2 مجموعه |
|
| فشار کار نامی | 8MPa |
|
| دما روغن هیدرولیک | 252 |
|
1.4 | واحد توزیع آب |
|
|
| آب خنک کننده برای کویل های کوره ، حمام گرافیتی و سیستم هیدرولیک |
|
|
| مقدار PH | 7 ~ 8.5 |
|
| فشار آب | 3-5 بار |
|
| دمای آب | 20 ± 2 |
|
| جریان آب | ≥15L / حداقل L80L / min |
|
1.5 | واحد فشار هوا |
|
|
| هوای فشرده شده برای تمیز کردن قالب ، دریچه های هوا ، تمیز کردن کوره ، ریخته گری و شیرهای امنیتی و غیره |
|
|
| فشار هوا فشرده | 0.6Mpa |
|
| مصرف هوای فشرده | 15㎥ / ساعت |
|
|
|
|
|
1.6 | واحد رانندگی |
|
|
| SERVO MOTOR: | 1 * 7.5KW |
|
1.7 | پوشش FURNACE |
|
|
| 1 فلنج لوله بزرگتر |
|
|
| 2 لوله حفاظت از THERMOCOUPLES |
|
|
| 1 لوله بزرگتر |
|
|
| 1 آب بندی سرامیکی |
|
|
| 1 لوله شارژ و پوششی برای افتتاح دستی |
|
|
|
|
|
|
1.8 | گرافیت حمام | 1 | 1 |
| وان کنترل دما ، مواد SS316L | ||
1.9 | GAS BURNER |
|
|
| مشعل گاز نصب شده بر روی کوره برای گرم کردن لوله آسانسور و پیش گرمایش. | ||
1.1 | کابینت کنترل و قدرت |
|
|
| کنترل PLC | زیمنس S7 / 300 |
|
| HMI (صفحه نمایش لمسی) | 1 |
|
| دستورالعمل های خارجی (L * W * H) | 1200 * 500 * 1800 میلی متر |
|
1.12 | حذف سیستم |
|
|
| رایانه از طریق Team Viewer و اینترنت متصل شده است | ||
2 | گزینه های اصلی | ONE MANIPULATOR LD5540-D | دو MANIPULTORS LD5540-S |
2.1 | واحد حذف PIECE |
|
|
| واحد حذف اتوماتیک ، مجهز به ماشین گیرنده برای انتقال مستقیم ریخته گری ها به چرخ دستی ذخیره سازی. | 1 | 1 |
2.2 | دستگاه شستشو |
|
|
| انفجار پودر مس برای تمیز کردن قالب؛ | 1 | 1 |
2.3 | فیلتر و واحد تولیدی برای VALAST CASTING | ||
| برای مکش گرد و غبار اکسید روی به تمیز کردن کوره | ||
2.4 | با آبشار الکتریکی تماس بگیرید | 500 کیلوگرم | 500 کیلوگرم |
2.5 | افتتاح پنوماتیک از هسته اصلی INSERTING WINDOW |
|
|
| بطور خودکار توسط سیلندر پنوماتیک باز می شود. پس از اتمام تنظیمات هسته ، بسته شدن دستی. | ||
3 | گزینه های الکتریکی | ONE MANIPULATOR LD5540-D | دو MANIPULTORS LD5540-S |
|
|
|
|
3.1 | تماس با انرژی اضطراری | 1 |
|
| با دکمه های توقف اضطراری؛ برای اهداف امنیتی: درهای قفل خودکار و واحد حصار کامل وجود دارد. |
|
|
3.2 | کابل های خاص | 10 م |
|
|
|
|
|
4 | گزینه های DIE | ONE MANIPULATOR LD5540-D | دو MANIPULTORS LD5540-S |
4.1 | FANGES DIE |
|
|
4.2 | اندازه گیری دما از مرگ | کنترل PID |
|
4.3 | اندازه گیری دما BAPH GRAPHITE BATH | کنترل PID |
|
4.4 | چرخش PUMP برای تمیز کردن مداوم وان GRAPHITE |
|
|
4.5 | حداکثر ابعاد بمیر | 550 * 400 میلی متر |
|
4.6 | حداکثر ضخامت بمیر | 2-70 میلی متر |
|
4.7 | حداکثر مرگ سکته مغزی | 370 میلی متر |
|
4.8 | حداکثر بمیرم وزن | 200 کیلوگرم |
|
4.9 | حداکثر نیروی بستن مرد | 1500 کیلوگرم |
|
4.1 | حداکثر نیروی بیرون ریز | 500 کیلوگرم |
|
4.11 | حداکثر سکته مغزی اژکتور | 50 میلی متر |
|
5 | گزینه های گاز گرم کردن | ONE MANIPULATOR LD5540-D | دو MANIPULTORS LD5540-S |
5.1 | فشار پروپان | 0.5 بار |
|
5.2 | جریان پروپان | 0.225 m3 / h |
|
6 | گزینه های فرصت | ONE MANIPULATOR LD5540-D | دو MANIPULTORS LD5540-S |
6.1 | اندازه تجهیزات: L * W * H | 6500 * 6000 * 3400 میلی متر | 7000 * 7000 * 3687mm |
6.2 | وزن کل | 13T |
|
6.3 | حداکثر قدرت | 125KW | 180 کیلووات |
6.4 | ولتاژ بهره برداری | 380 ولت | 380 ولت |
