چین CNC ماشین پرداخت سازنده

ماشین ریخته گری گرانشی برنج / ماشین ریخته گری فلز با سقوط سفر 20mm

جزئیات محصول:
محل منبع: China(mainland)
نام تجاری: DZ
گواهی: CE ISO
شماره مدل: HZ-450
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: چوب
زمان تحویل: 2 هفته
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 30 مجموعه / در هر ماه

اطلاعات تکمیلی

وضعیت: جدید نام: دستگاه ریخته گری برنجی
ضربه: سفر 20 میلی متر زاویه ریختن جانبی: 0 ° -90 °
ولتاژ: 380V زمینه های برنامه: سخت افزار ، شیرآلات ، لوازم خانگی ، قطعات خودرو و غیره.
برجسته:

ماشین ریخته گری اتوماتیک

,

ماشین ریخته گری مس

توضیحات محصول

دستگاه ریخته گری برنجی Gravity Die / ماشین ریخته گری فلزی با ضربه ای به سفر 20 میلی متر

1. ساختار مکانیکی و اصل کار

1) قاب پایه

قاب پایه در انتهای دستگاه قرار دارد. از آن برای ذخیره آب و پودر گرافیت برای خنک کردن و غرق کردن پوشش قالبها استفاده شده است. بنابراین دستگاه می تواند برای مدت طولانی کار کند و دمای دما تحت کنترل است. مخزن آب چپ و راست از هم جدا شده که باعث تمیز کردن آنها می شود و می تواند آب و پودر گرافیت را به طور مساوی مخلوط کند. با توجه به حساسیت شدید گرافیت ، مخزن آب توسط ورق استیل ضد زنگ جوش داده می شود تا زمان مفید آن طولانی شود. اثر آشفتگی خوب است و هیچ زاویه ای مرده وجود ندارد.

2) کانسیلر پشتیبانی

کانسیلر پشتیبانی از پرتوی زیرین ، محور چرخش پشتیبانی ، صندلی محور و تنظیم زاویه ریخته گری تشکیل شده است. باز و بسته شدن ، واژگون شدن ، بالا آمدن ریزش قفسه های تطبیق مدل چپ و راست توسط طناب پشتیبانی تکمیل می شود

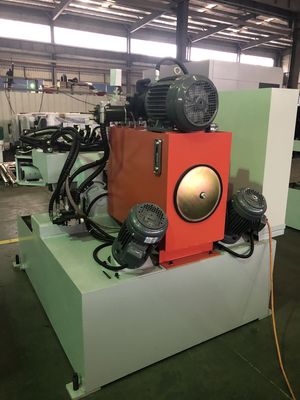

3) مخزن هیدرا

مخزن هیدرولیک بین کابینت برقی و پمپ روغن نصب شده است. این درایو بخشی از فشار هیدرولیک کل دستگاه است که برای بازیابی روغن هیدرولیک و خنک کردن گرمای تولید شده در حین حرکت لوله هیدرولیکی استفاده می شود.

4) ایستگاه هیدرولیک و مونتاژ درایو

ایستگاه هیدرولیک و مونتاژ درایو توسط سیستم هیدرولیک از جمله موتور ، پمپ روغن ، شیر معکوس الکترومغناطیسی ، شیر جریان الکترومغناطیسی ، شیر تنظیم فشار دستی ، شیر گاز دریچه گاز و سیلندر روغن ترکیب شده است. این وظیفه تأمین روغن ، تنظیم فشار ، بازپس گیری روغن و اقدامات هر سیلندر روغن را بر عهده دارد.

ظهور و سقوط --- افتادن مرگ ---- تطابق مردن ---- واژگون شدن ---- غرق شدن در انقلاب - - مردن تمیز را فشار دهید - - چرخش و ریخته گری را یک به یک انجام دهید

5) سیستم کنترل الکتریکی

سیستم کنترل الکتریکی به طور عمده اجزای الکتریکی اصلی اتصال دهنده ژاپن Mitsubishi Ohm Dragon را تصویب می کند ، از جمله: PLC ، صفحه لمسی ، ترانسفورماتور ، ترانسفورماتور جریان ، ولت متر ، آمپر ، سوئیچ گردان ، سوئیچ توقف اضطراری ، کنتاکتور AC ، رله حرارتی ، سوئیچ هوا (380V / 220V) ، سنسور فوتوالکتریک ، جعبه کنترل (دستی / اتوماتیک) ، چرخش ، باز و بسته شدن قالب ، تمیز کردن مدل ، واژگون شدن ، برخاستن و سقوط ، توقف اضطراری واژگون. کلیه اقدامات با سیستم کنترل عملکرد انجام می شود.

6) مونتاژ موتور برقی چپ و راست

مونتاژ موتور برقی چپ و راست در دو طرف هیدرو سیلندر قرار دارد. این مجموعه از محور بلند مدت موتور برقی ، توربین از جنس استنلس استیل ، پایه نگهدارنده یاتاقان ، صندلی موتور برقی ، فلنج ضد گرد و غبار و مهره ضد هوا تشکیل شده است. برای جلوگیری از رسوب ، آب و پودر گرافیت را به طور مساوی مخلوط می کند. همچنین می تواند پودر گرافیت رسوب شده را با آب با همزن مخلوط کند.

7) دندانه دار پشتیبانی تطبیق می میرند چپ و راست

قفسه پشتیبانی تکیه گاه چپ و راست متشکل از برش فلز مس ، براکت سرب ، فنجان لحیم کاری ، مخزن روغن برای باز و بسته شدن قالب ، جعبه های چپ و راست ، مخازن نفتی چپ و راست برای تمیز کردن قالب ، قفسه اتصال اتصال چپ و راست است. این قسمت شامل جمع آوری ، تطبیق ، تمیز کردن قالب های ریخته گری و چرخش چرخ ها و غیره است

8) جعبه های گردان چپ و راست و مکانیزم تمیز کردن قالب:

جعبه های گردان چپ و راست و مکانیزم تمیز کردن قالب ها عمدتاً شامل یاتاقان ، دنده ، دنده دنده ، هیدرو سیلندر ، توقف مثبت ، بلوک شافت به بالا و پایین ، عنصر آب بندی ، بلوک القایی ، فلنج و غیره است که عمدتا وظیفه تمیز کردن قالب ها را بر عهده دارد. می میرند در چرخش ، ریخته گری در جلو و جایگزینی می میرند.

2. روش کار

1) ماشین ریخته گری HZ-450 Gravity Die به صورت دستی و حالت اتوماتیک طراحی شده است.

M anual: توسط یک سوییچ کنترل می شود

اتوماتیک: بستن با پدال و دستها (بستن دست به طور خاص برای عملکرد ایمن کارگر طراحی شده است.)

2) به عنوان مثال از ریخته گری مستقیم استفاده کنید: برای تنظیم زاویه بلند ، ریختن شن های هسته ای و آویز کردن سوئیچ پدال (مطابق با قالب) --- ریخته گری --- سوئیچ پدال را برای مدت زمان - - زمان بندی را شروع کنید که سقوط worktable به محل اصلی باشد. --- مرد به طور خودکار باز می شود وقتی زمان تمام شد - - محصولات را بیرون بیاورید - - سوئیچ را برای مدت زمان معلوم کنید - - میز کار واژگون می شود --- می میرد چرخش می کند --- می میرد و می چرخد ​​و می چرخد ​​و سرد می شود --- می میرد دوباره بالا می رود --- میز کاری به جای اصلی برگردانده می شود --- میز کار بالا می رود

3. مشخصات فنی اصلی

#

نام

مشخصات

1

حداکثر اندازه بمیر

Φ450 میلی متر

2

حداکثر فاصله کار بمیر

450 میلی متر

3

حداکثر بمیرم وزن

130 کیلوگرم

4

حداکثر فاصله بستن

mm 250 میلی متر

5

موتور هیدرولیک

5 اسب بخار ، 6 درجه

6

فشار هیدرولیک

4 ~ 6Kpa

7

زاویه ریخته گری جانبی

0 ° ~ 90 °

8

زاویه ریخته گری مستقیم

0 ° ~ 110 °

9

موتور همزن

0.75kw ، 6 درجه × 2

10

مخزن خنک کننده

850 کیلوگرم

11

حجم روغن هیدرولیک

163L

12

قدرت ماشین

5.5 کیلو وات

13

وزن دستگاه

1750 کیلوگرم

14

ابعاد (LXWXH)

2250mm 2160mm × 1560mm

برای مشاهده ویدیو روی پیوند کلیک کنید:

https://www.youtube.com/watch؟v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
