چین CNC ماشین پرداخت سازنده

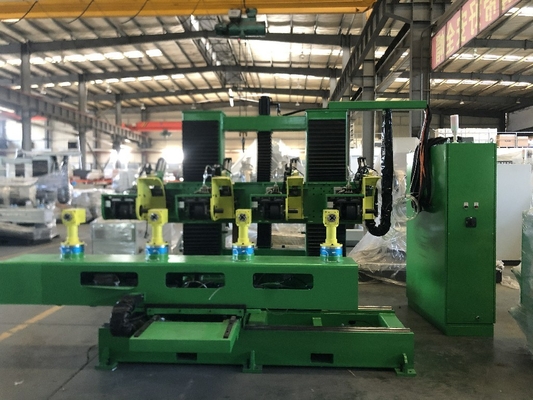

دستگاه پولیش تمام اتوماتیک دستگیره های درب آلیاژ روی

جزئیات محصول:
محل منبع: چین (سرزمین اصلی)
نام تجاری: DZ
گواهی: CE ISO
شماره مدل: NC-62
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiable
جزئیات بسته بندی: چوب
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 100 مجموعه / مجموعه در هر ماه

اطلاعات تکمیلی

ابعاد (L*W*H): 3000*3100*2900 میلی متر قدرت ماشین: 16.5 کیلو وات
ولتاژ محاسبه شده: 380 ولت <i>Max.</i> <b>حداکثر</b> <i>Diameter of polishing wheel</i> <b>قطر چرخ پولیش</b>: 600 میلی متر
<i>Min.</i> <b>حداقل</b> <i>Diameter of polishing wheel</i> <b>قطر چرخ پولیش</b>: 400 میلی متر سفر محور X (میلی متر): 1200
سفر محور Y (میلی متر): 1100 سفر محور Z (میلی متر): 700
سفر U-Axis (mm): ±90 درجه سفر محور V (میلی متر): ± 360 درجه
سفر محور W (mm): ± 360 درجه نام: دستگاه پولیش رباتیک

توضیحات محصول

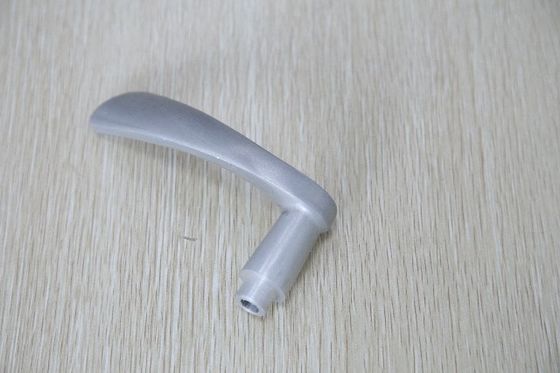

دستگاه پولیش اتوماتیک کنترل دیجیتال کامل برای پولیش قفل / دستگیره در



• سیستم کنترل حرکت پرومکس ایتالیا برای عملکردهای پردازش یکنواخت و با کیفیت بالا

• 6 محور NC قابل برنامه ریزی درون قطبی

• موتور بافینگ اصلی 4 شماره، 1500 دور در دقیقه و هر کدام 7.5 کیلووات، زیمنس سروو آلمان

• صفحه نمایش لمسی رنگی ال سی دی 7 اینچی جعبه Teach

• پایه ماشین سنگین فولادی به ضخامت 250 میلی متر

• دنده و قفسه با دقت بالا با اسلاید برای انتقال X/Y.

• ساختار اصلی با محور Y جوش داده شده با لوله مربع و تمپر برای پایداری و استحکام.Y

• ساختار اصلی محور Z به طور یکپارچه جوش داده شده، استحکام خوب، دقت بالا و سرعت حرکت بالا.

• جعبه دنده W-Axis وارداتی از تایوان.

• پوشش تلسکوپی محور X/Y از فولاد.

• جبران فشار خودکار

• سیستم روانکاری اتوماتیک

• پورت USB، کلید قفل حافظه USB

• چراغ ماشین برای نشان دادن



پارامترهای فنی




پدر
خیر
شرح UOM مشخصات
1 مدل ماشین   NC64L
2 جدول:
  اندازه جدول (LxW) میلی متر 2740*375


ارتفاع از زمین (بدون یراق)



میلی متر 880
  سرعت چرخش جیگ دور در دقیقه 20
  تعداد ایستگاه های نمایه سازی شماره 4
  اندازه ایستگاه/میزان کار.(حداکثر) میلی متر 350
  نوع جدول

متحرک - میز در حال حرکت توسط میله پیچ / پیچ توپ.

توسط سروو موتور هدایت می شود.



  موتور دنده ای برای میز   سروو موتور
  بستن قطعات/مصرف هوا   2 M3 / ساعت
  موتور سرعت چرخشی ایستگاه دور در دقیقه 1500
2 محور X/Y/Z/U/V/W:
  سفر محور X میلی متر 1000
  X Axis Max.سرعت متر در دقیقه 20
  سفر با محور Y میلی متر 900
  Y Axis Max.سرعت متر در دقیقه 20
  سفر محور Z میلی متر 700
  Z Axis Max.سرعت متر در دقیقه 20
  محور U درجه ±90 درجه
  U Axis Max.سرعت درجه/ثانیه 20
  محور V درجه ± 360 درجه
  حداکثر محور Vسرعت V درجه/ثانیه 30
  محور W درجه ± 360 درجه
  W Axis Max.سرعت درجه/ثانیه 30
3 هدهای بافینگ / پولیش:
  تعداد سر شماره 4
  موتور پولیش اسپیندل اصلی KW 30 (هر کدام 4 عدد x 7.5 کیلووات)
  ارتفاع کار مجاز میلی متر 300
  اندازه چرخ پولیش (قابل مصرف) میلی متر 600*60*15 میلی متر
  ترکیب پولیش (قابل مصرف) تایپ کنید موم جامد
  اندازه ترکیب پولیش (قابل مصرف) میلی متر 450*55*30 میلی متر


کاربرد ترکیب پولیش



  دستگاه اتوماتیک برای تغذیه ترکیب جامد به چرخ پولیش بر اساس زمان بندی منظم.
  چرخ پولیش (قابل مصرف) بسازید چین - ساخت XIAMEN
  ترکیب پولیش (قابل مصرف) بسازید چین - ساخت XIAMEN
  نوع چرخ پولیش   پنبه، چرخ دوخت جامد
4 جبران فشار خودکار   بله موجود است
5 فشار هوای فشرده بار 6 بار
6 قطر اتصال مکش برای جمع آوری گرد و غبار میلی متر 500*500 (هر دستگاه 2 اتصال)
7 کل بار متصل کیلووات 43
8 گردگیر
9 ابعاد ماشین (L×W×H) میلی متر 5300*3400*3000
10 وزن کل دستگاه کیلوگرم 8000
11 موتورهای بافینگ اسپیندل اصلی ظرفیت و ساخت 7.5 کیلووات - سروو موتور زیمنس (4 شماره)
شماره مدل - 1FL6096-1AC61-2LB1
12 گیربکس و جعبه دنده برای تمام محورها بسازید ایتالیا روسی
13 بلبرینگ بسازید NSK ژاپن
بلبرینگ شیار عمیق - 6005zz
بلبرینگ شیار عمیق - 6007zz
بلبرینگ شیار عمیق - 6015zz
بلبرینگ شیار عمیق - 6018zz
بلبرینگ شیار عمیق - 6204zz
بلبرینگ شیار عمیق - 6209zz
بلبرینگ تماس زاویه ای - 7004C
صندلی پشتیبانی - FK25-B
صندلی پشتیبانی - FF25-B
بلبرینگ بوش - LML16UU
بلبرینگ سوزنی - KR26
14 سیلندرهای پنوماتیک بسازید ایر تاک تایوان
15 تابلو برق بسازید ABB-SWISS
16 دکمه ها را فشار دهید بسازید ABB-SWISS
17 کنترل کننده حرکت/سیستم کنترل و سروو موتور بسازید PROMAX - ایتالیا
18 کاهنده دنده حلزونی بسازید ایتالیا روسی
19 لغزنده و پیچ خطی بسازید HIWIN - تایوان
20 سروو درایو بسازید PROMAX - ایتالیا
21 جبران خودکار بسازید PROMAX - ایتالیا
22 کنتاکتور بسازید ABB-SWISS
23 پنل پاور بسازید دلتا - تایوان
24 نگهدارنده فیوز بسازید اتکا
25 رله حرارتی بسازید ABB-SWISS
26 چراغ هشدار سه رنگ بسازید HNTD
27 ترانسفورماتور کنترل بسازید TENGNE
28 کابل بسازید چین-تای یانگ
29 تثبیت کننده ولتاژ کوا 60 Kva، 1 شماره(در قیمت دستگاه گنجانده شده است)
30 هزینه فیکسچر/هزینه گریپر تعداد یک ست-4 واحد (شامل قیمت دستگاه)
31 گارانتی ماشین   1 سال
32 گارانتی کنترلر   2 سال



دستگاه پولیش تمام اتوماتیک دستگیره های درب آلیاژ روی 0
